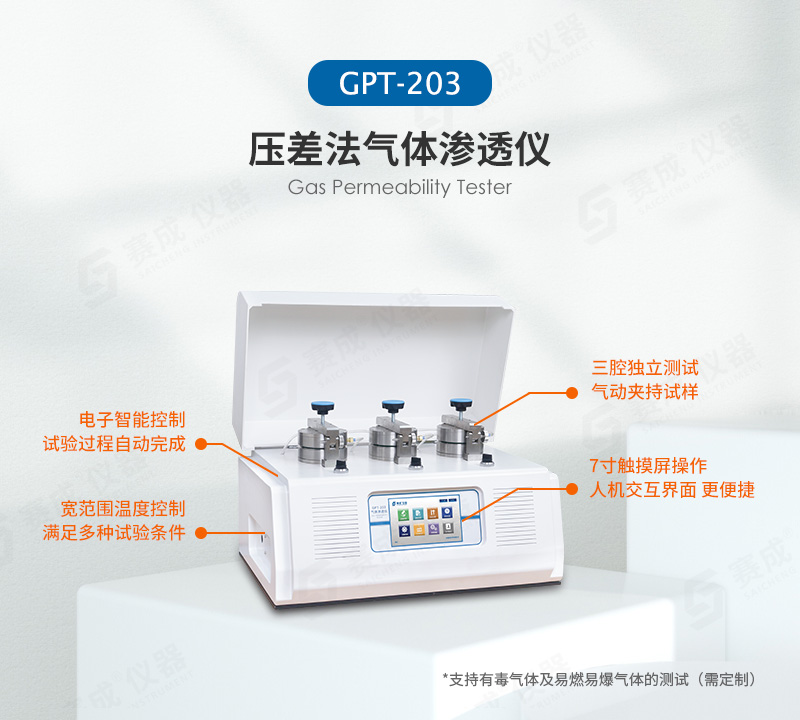

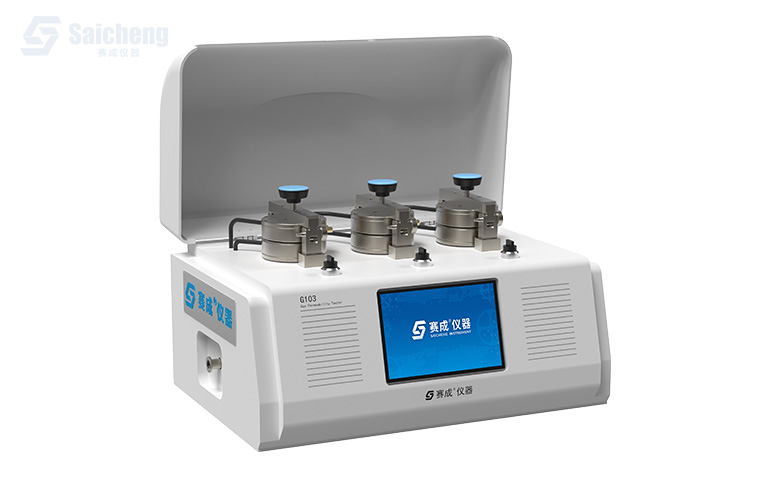

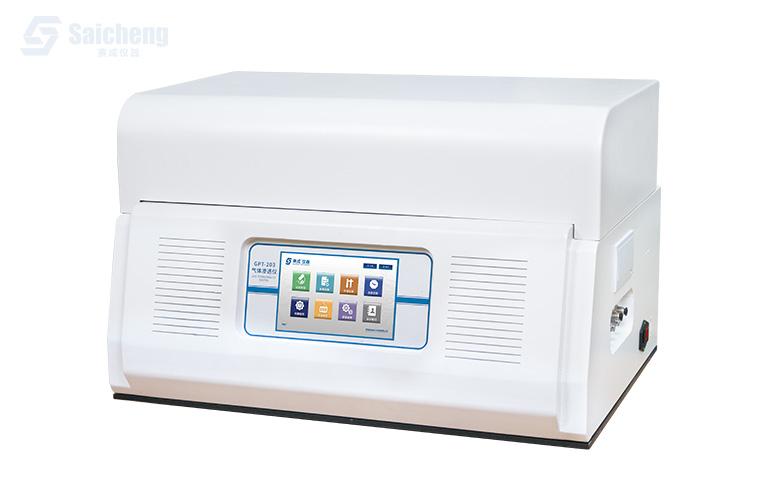

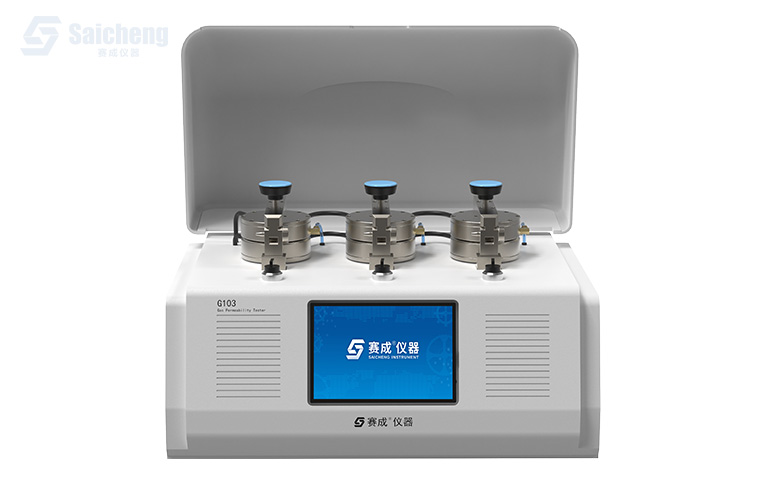

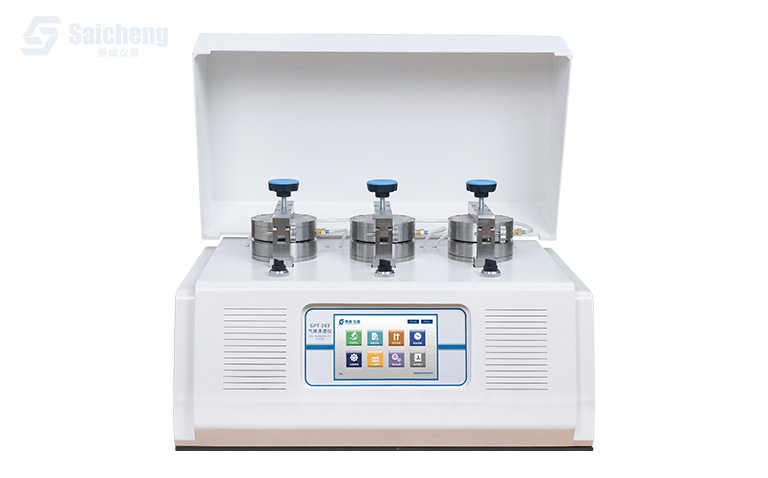

G103H 压差法气体渗透仪

G103H压差法气体渗透仪基于压差法的测试原理,三腔独立测试,是一款专业用于薄膜、片材等试样的气体透过率测试仪。
现在咨询 获取报价服务热线:0531-88666010
产品介绍

G103H压差法气体渗透仪基于压差法的测试原理,是一款专业用于薄膜试样的气体透过率测试仪,适用于塑料薄膜、复合膜、高阻隔材料、片材、金属箔片在各种温度下的气体透过量和气体透过系数的测定。

压差法气体渗透仪

产品特征

  • 可同时测定试样的气体透过量、气体透过系数、溶解度系数和扩散系数
  • 可满足三个测试腔完全独立测试
  • 宽范围、高精度温度控制,满足各种试验条件下的测试
  • 提供比例、模糊模式和时间模式三种试验过程判断模式
  • 测试量程可根据需要进行扩展,满足大透过率测试的要求
  • 支持有毒气体及易燃易爆气体的测试(需定制)
  • 采用气动夹持试样,方便快捷
  • 系统采用电子智能控制,整个试验过程自动完成
  • 提供标准膜进行快速校准,保证检测数据的准确性
  • 产品符合GMP多级权限
  • 微型打印机,便条随时打印试验统计结果
  • 专门的计算机通信软件,可进行试验的实时显示及数据的分析处理 、数据保存
  • 配备USB通用数据接口,方便数据传递

测试原理

仪器采用压差法测试原理,将预先处理好的试样放置在上下测试腔之间,夹紧。首先对低压腔(下腔)进行真空处理,然后对整个系统抽真空;当达到规定的真空度后,关闭测试下腔,向高压腔(上腔)充入一定压力的试验气体,并保证在试样两侧形成一个恒定的压差(可调);这样气体会在压差梯度的作用下,由高压侧向低压侧渗透,通过对低压侧内压强的监测处理,从而得出所测试样的各项阻隔性参数。

测试标准

该仪器符合多项国家和国际标准:GB/T 1038ISO 15105-1ISO 2556ASTM D1434JIS K7126-1YBB00082003

测试应用

基础应用
薄膜

适用于各种塑料薄膜、塑料复合薄膜、纸塑复合膜、共挤膜、镀铝膜、铝箔、铝箔复合膜等膜状材料的气体渗透性能测试

片材

适用于各种工程塑料、橡胶、建材等片状材料的气体渗透性能测试,如PP片材、PVC片材、PVDC片材等

扩展应用
多种不同气体

适合于多种气体的透过率测试,如氧气、二氧化碳、氮气、空气、氦气等

易燃易爆气体

适用于各种薄膜对易燃易爆气体的阻隔性能测试

生物降解膜

适用于生物降解膜的透气性能测试,如淀粉生物降解袋等

航空航天用材料

适用于航空航天用材料的气体透过率测试,如飞艇气囊的氦气透过性测试

纸及纸板

适用于纸及纸塑等复合材料的透气性测试,如烟包铝箔纸、利乐包装片材、方便面纸碗、一次性纸杯等

漆膜

适用于基材上涂覆油漆薄膜的透气性测试

玻纤布、玻纤纸等材料

适用于玻纤布、玻纤纸等材料的透气性测试,如特氟龙漆布、特氟龙高温布、氟硅胶布等

化妆品软管片材

适用于各种化妆品软管、铝塑管、牙膏管片材的气体透过性测试

各种橡胶片材

适用于各种橡胶片材的透气性测试,如汽车轮胎透气性测试

技术指标

指标 薄膜测试
测试范围 0.01 ~ 50,000 cm3/m2·24h·0.1MPa(常规)
上限不小于600,000 cm3/m2·24h·0.1MPa(扩展体积)
试样件数 3件(数据各自独立)
真空分辨率 0.05 Pa
测试腔真空度 <10 Pa
控温范围 5 ~ 95°C
控温精度 ±0.1°C
试样尺寸 Φ95 mm
透过面积 33.18 cm2
试验气体 O2、N2、CO2等气体 (气源用户自备)
试验压力 0.1 MPa ~ 0.26 MPa
接口尺寸 Ф6 mm聚氨酯管
外形尺寸 650 mm (L) × 550 mm (W) × 500 mm (H)
电源 AC 220V 50Hz
净重 60 kg

产品配置

标准配置:主机、水浴装置、专业软件、通信电缆、微型打印机、专用取样器、真空脂、快速定量滤纸、真空泵、计算机

选购件:标准膜、真空泵油、湿度发生装置

备注:本机气源进口为Ф6mm聚氨酯管;气源用户自备

注:赛成仪器始终致力于产品性能和功能的创新及改进,基于该原因,产品技术规格亦会相应改变。上述情况恕不另行通知,您可通过赛成仪器官网获取最新信息。本公司保留修改权与最终解释权。
